渲染架构¶
在之前的章节中，我们学会了如何使用 QRhi 完成图形的绘制，但图形渲染并非只是使用图形API那么简单，随着3D场景中图形复杂度的提升，直接使用RHI的接口编写 线性的逻辑 会让代码变得非常混乱，而为了让代码的组织结构更为合理，现代图形引擎都会在 RHI 的基础上，进行进一步的封装。
比如我们可以将流水线的执行封装到 渲染项（RenderItem） 里面，那整个渲染过程可能会是这样：
void onRenderTick(QRhiCommandBuffer* cmdBuffer){
QRhiResourceUpdateBatch* batch = rhi->nextResourceUpdateBatch();
for(auto item: renderItems){
item->tryUpload(batch);
item->updated(batch);
}
cmdBuffer->beginPass(renderTarget, clearColor, dsClearValue, batch);
for(auto item: renderItems)
item->draw(cmdBuffer);
cmdBuffer->endPass();
}
这样我们就能够 很轻松组织 代码结构 来将 许多几何图形 绘制到 一张图像 上：
这个 渲染过程（RenderPass） 我们一般称之为 BasePass / MeshPass / PrimitivePass 。
该Pass的职责就是绘制3D场景中几乎全部的几何形体。
但仅仅通过MeshPass ，我们得到的图形效果往往是比较朴素的，虽然我们可以调整 Pass内部 渲染项 的 流水线着色逻辑 来丰富 图形效果（前向渲染），但在现代图形渲染中，我们会进行多帧（多Pass）的处理 来调整 整个画面 的效果（延迟渲染 + 后处理）。
这么说可能有点难理解，但看完下面的图示，相信你就能明白了：
为了能够更好地支持这种多Pass的渲染逻辑，现代图形引擎也都封装了相应的结构，通常情况下，我们称其为 Render Graph / Frame Graph / Scene Graph
RenderGraph¶
关于RenderGraph的详细描述，有很多优秀的文章，强烈建议大家去阅读一下：
- 不知名书杯 | 理解 Frame Graph
- 向往 | 剖析虚幻渲染体系（11）- RDG
- 丛越 | 游戏引擎随笔 0x03：可扩展的渲染管线架构
- Ubp.a | FrameGraph|设计&基于DX12实现
可参考的实现主要有：
- Unreal Engine | Render Dependency Graph
- Unity | Render Graph System
- O3DE | Pass System
- Qt Quick | Scene Graph
笔者在该教程的代码中实现了一个简易的 RenderGraph ，下文主要以伪代码的形式，谈一下笔者的 设计思路 和 开发过程 遇到的问题
学习别人积淀的成果是一个非常大的挑战，因为我们没有遭遇过与开发者相同的困境，所以很难 设身处地 的思考，为什么要这么做~
RenderGraph的首要设计目标，是为了能够完成 渲染依赖图 的构建：
假如想实现这样的渲染结构，在代码层面，你会如何设计呢？
笔者首先对 RenderPassNode 进行了抽象：
class IRenderPassNode{
virtual void onRecrecteResource() = 0; //在此处创建RenderPass所需的RHI资源
virutal void onRenderTick(QRhiCommandBuffer*) = 0; //执行渲染逻辑
virtual QVariant setupInputParam(QString) = 0; //由外部填充该Pass的输入参数
virtual QVariant getOutputParam(QString) = 0; //由外部获取该Pass的输出参数
protected:
QMap<QString,QVariant> mInputs; //输入参数
QMap<QString,QVariant> mOutputs; //输出参数
}
在此基础上， MeshPass 的逻辑大概变成了这样：
class QMeshPassNode: public IRenderPassNode {
public:
void addRenderItem(...);
void removeRenderItem(...);
public:
QVector<RenderItem> mRenderItems;
QRhiTextureRenderTarget mRenderTarget;
private:
void onRecrecteResource() {
createRenderTarger(mRenderTarget);
mOutput["BaseColor"] = mRenderTarget.ColorAttachment0; //注册输出参数
for(auto item: mRenderItems){ //创建所有Item的渲染资源
item->createResources();
}
}
void onRenderTick(QRhiCommandBuffer* cmdBuffer) override {
QRhiResourceUpdateBatch* batch = rhi->nextResourceUpdateBatch();
for(auto item: mRenderItems){ //上传和更新所有Item的资源
item->tryUpload(batch);
item->updated(batch);
}
cmdBuffer->beginPass(mRenderTarget, clearColor, dsClearValue, batch);
for(auto item: mRenderItems) //执行Item的绘制
item->draw(cmdBuffer);
cmdBuffer->endPass();
}
}
再加一点其他的润色，笔者完成了第一个版本的 FrameGraph 结构：
widget.setFrameGraph(
QFrameGraph::Begin()
.addPass(
QMeshRenderPass::Create("MeshPass") //创建MeshPass
.addComponent( //添加静态网格体组件
QStaticMeshRenderComponent::Create("StaticMesh")
.setStaticMesh(QStaticMesh::CreateFromFile(RESOURCE_DIR"/Model/mandalorian_ship/scene.gltf"))
.setRotation(QVector3D(-90, 0, 0))
)
)
.addPass(
QPixelFilterRenderPass::Create("BrightPixels") //该Pass用于过滤图像中亮度值超过1.0
.setTextureIn_Src("MeshPass",QMeshRenderPass::Out::BaseColor) //设置该Pass的输入为MeshPass输出的BaseColor
.setFilterCode(R"(
const float threshold = 1.0f;
void main() {
vec4 color = texture(uTexture, vUV);
float value = max(max(color.r,color.g),color.b);
outFragColor = (1-step(value, threshold)) * color * 100;
}
)")
)
.addPass(
QBlurRenderPass::Create("Blur") //该Pass用于模糊图像
.setBlurIterations(1)
.setTextureIn_Src("BrightPixels", QPixelFilterRenderPass::Out::Result) //设置该Pass的输入为BrightPixels的输出结果
)
.addPass(
QBloomRenderPass::Create("Bloom") //该Pass用于混合原图像和泛光的图像
.setTextureIn_Raw("MeshPass", QMeshRenderPass::Out::BaseColor)
.setTextureIn_Blur("Blur", QBlurRenderPass::Out::Result)
)
.addPass(
QToneMappingRenderPass::Create("ToneMapping") //该Pass对图像进行色调映射
.setTextureIn_Src("Bloom", QBloomRenderPass::Out::Result)
)
.end("ToneMapping", QToneMappingRenderPass::Out::Result) //将色调映射的结果输出到屏幕上
)
该代码搭建了如下的RenderGraph：
这个实现可以说是非常简单，这得益于QRhi已经完成了RenderGraph的一些职责。
上一节 中我们提到： 现代图形API要求手动管理资源的同步 。
现代图形引擎则会在RenderGraph中，分析资源的依赖关系，来自动管理资源的同步。
而在QRhi中，已经实现了这部分逻辑，所以我们无需关心。
但上述的实现并不完美：
-
FrameGraph的构建位于主线程中，一次性创建过多的资源将造成UI的卡顿
-
FrameGraph的结构固化，因为是一次创建整个FrameGraph，将其装配到渲染器中，现有的代码结构想要动态的调整渲染结构是一件很困难的事情，假如我能判断当前相机空间内不包含任何发光的物体，那么是否意味着可以把

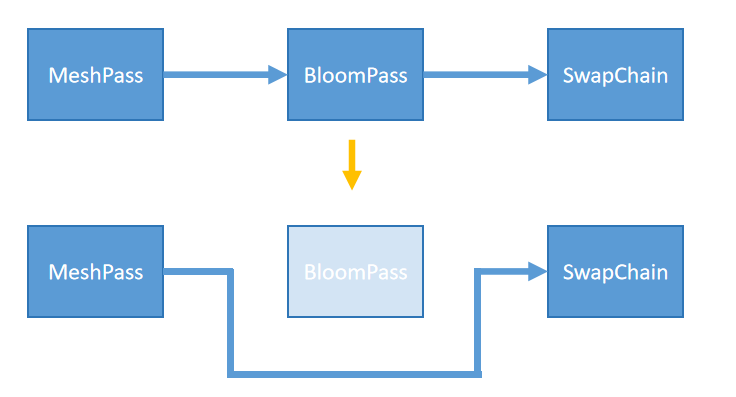

BloomPass给去掉？而去掉BloomPass其实就是将BloomPass的输入直接连接到之后的Pass上，就像是这样：
- 并没有很好的处理资源之间的依赖和重建，打个比方，假如窗口的尺寸发生变动，某些Pass中的RT就需要重建，而RT中的Texture重建，也就意味着之后使用该Texture的 ShaderResourceBindings 也需要重建，而当下的做法就很蠢：当窗口尺寸变动时，会重建整个FrameGraph中的所有资源。因为资源的创建全部放到了 IRenderPassNode 中的
onRecrecteResource函数中，该函数包含了所有的资源创建，为了图省事就统一调用了它，虽然后面笔者增加了另一个抽象函数onResizeAndLink，在里面添加RT和Bindings的重建逻辑，但这部分结构依旧比较难用。
虽然这个FrameGraph很拉垮，但 "又不是不能用"：
要不是为了出这篇文章，我肯定是不会去爆肝重构的T.T
重构的接口方面主要参考了UE的RDG，上述代码在重构后变成了这样：
class MyRenderer: public IRenderer {
Q_OBJECT
Q_PROPERTY_VAR(int, BlurIterations) = 2;
Q_PROPERTY_VAR(int, BlurSize) = 20;
Q_PROPERTY_VAR(int, DownSampleCount) = 4;
Q_PROPERTY_VAR(float, Gamma) = 2.2f;
Q_PROPERTY_VAR(float, Exposure) = 1.f;
Q_PROPERTY_VAR(float, PureWhite) = 1.f;
Q_CLASSINFO("BlurIterations", "Min=1,Max=8")
private:
QStaticMeshRenderComponent mStaticComp;
public:
MyRenderer()
: IRenderer({ QRhi::Vulkan })
{
mStaticComp.setStaticMesh(QStaticMesh::CreateFromFile(RESOURCE_DIR"/Model/mandalorian_ship/scene.gltf"));
mStaticComp.setRotation(QVector3D(-90, 0, 0));
addComponent(&mStaticComp);
getCamera()->setPosition(QVector3D(20, 15, 12));
getCamera()->setRotation(QVector3D(-30, 145, 0));
}
protected:
void setupGraph(QRenderGraphBuilder& graphBuilder) override {
QMeshPassBuilder::Output meshOut
= graphBuilder.addPassBuilder<QMeshPassBuilder>("MeshPass");
QPixelFilterPassBuilder::Output filterOut = graphBuilder.addPassBuilder<QPixelFilterPassBuilder>("FilterPass")
.setBaseColorTexture(meshOut.BaseColor)
.setFilterCode(R"(
const float threshold = 0.5f;
void main() {
vec4 color = texture(uTexture, vUV);
float value = max(max(color.r,color.g),color.b);
outFragColor = (1-step(value, threshold)) * color;
}
)");
QBlurPassBuilder::Output blurOut = graphBuilder.addPassBuilder<QBlurPassBuilder>("BlurPass")
.setBaseColorTexture(filterOut.FilterResult)
.setBlurIterations(BlurIterations)
.setBlurSize(BlurSize)
.setDownSampleCount(DownSampleCount);
QBloomPassBuilder::Output bloomOut = graphBuilder.addPassBuilder<QBloomPassBuilder>("BloomPass")
.setBaseColorTexture(meshOut.BaseColor)
.setBlurTexture(blurOut.BlurResult);
QToneMappingPassBuilder::Output tonemappingOut = graphBuilder.addPassBuilder<QToneMappingPassBuilder>("ToneMappingPass")
.setBaseColorTexture(bloomOut.BloomResult)
.setExposure(Exposure)
.setGamma(Gamma)
.setPureWhite(PureWhite);
QOutputPassBuilder::Output cout
= graphBuilder.addPassBuilder<QOutputPassBuilder>("OutputPass")
.setInitialTexture(tonemappingOut.ToneMappingReslut);
}
};
int main(int argc, char** argv) {
QEngineApplication app(argc, argv);
QRenderWidget widget(new MyRenderer());
widget.showMaximized();
return app.exec();
}
其中比较大的变更如下：
RenderComponent 存储在 Renderer 中，而不是像之前那样MeshPass.addComponent
支持多线程，在RenderThread中驱动 Renderer 每帧 去执行 setupGraph 函数，该函数主要职责是：
- 利用 QRenderGraphBuilder 提供的一系列以
setup开头的函数去创建资源描述，这些函数会 尝试创建 RHI资源，并标记失效（跟之前参数不一致）的资源。
void setupBuffer(QRhiBufferRef& buffer, const QByteArray& name, QRhiBuffer::Type type, QRhiBuffer::UsageFlags usages, int size);
void setupTexture(QRhiTextureRef& texture, const QByteArray& name, QRhiTexture::Format format, const QSize& pixelSize, int sampleCount = 1, QRhiTexture::Flags flags = {});
void setupSampler(QRhiSamplerRef& sampler,
const QByteArray& name,
QRhiSampler::Filter magFilter,
QRhiSampler::Filter minFilter,
QRhiSampler::Filter mipmapMode,
QRhiSampler::AddressMode addressU,
QRhiSampler::AddressMode addressV,
QRhiSampler::AddressMode addressW = QRhiSampler::Repeat);
void setupShaderResourceBindings(QRhiShaderResourceBindingsRef& bindings, const QByteArray& name, QVector<QRhiShaderResourceBinding> binds);
void setupRenderBuffer(QRhiRenderBufferRef& renderBuffer,
const QByteArray& name,
QRhiRenderBuffer::Type type,
const QSize& pixelSize,
int sampleCount = 1,
QRhiRenderBuffer::Flags flags = {},
QRhiTexture::Format backingFormatHint = QRhiTexture::UnknownFormat);
void setupRenderTarget(QRhiTextureRenderTargetRef& renderTarget,
const QByteArray& name,
const QRhiTextureRenderTargetDescription& desc,
QRhiTextureRenderTarget::Flags flags = {});
void setupGraphicsPipeline(QRhiGraphicsPipelineRef& pipeline,
const QByteArray& name,
const QRhiGraphicsPipelineState& state);
void setupComputePipeline(QRhiComputePipelineRef& pipeline,
const QByteArray& name,
const QRhiComputePipelineState& state);
- 通过
addPass来添加真正的渲染逻辑
- 为了 便于 Pass资源和功能的划分，提供了一个
IRenderPassBuilder的抽象类，它的结构如下：
class IRenderPassBuilder {
friend class QRenderGraphBuilder;
virtual void setup(QRenderGraphBuilder& builder) = 0;
virtual void execute(QRhiCommandBuffer* cmdBuffer) = 0;
};
在setupGraph中可以通过函数QRenderGraphBuilder::addPassBuilder来添加：
void setupGraph(QRenderGraphBuilder& graphBuilder) override {
QMeshPassBuilder::Output meshOut
= graphBuilder.addPassBuilder<QMeshPassBuilder>("MeshPass");
}
它本质上等价于：
void setupGraph(QRenderGraphBuilder& graphBuilder) override {
mMeshPassBuilder->setup(graphBuilder);
mMeshPassBuilder->addPass(std::bind(&QMeshPassBuilder::execute, mMeshPassBuilder, std::placeholders::_1));
QMeshPassBuilder::Output meshOut = mMeshPassBuilder->getOutput();
}
我们可以按这样的结构来定义 IRenderPassBuilder
class QPixelFilterPassBuilder : public IRenderPassBuilder {
public:
QPixelFilterPassBuilder();
QRP_INPUT_BEGIN(QPixelFilterPassBuilder) //定义输入
QRP_INPUT_ATTR(QRhiTextureRef, BaseColorTexture);
QRP_INPUT_ATTR(QString, FilterCode);
QRP_INPUT_END()
QRP_OUTPUT_BEGIN(QPixelFilterPassBuilder) //定义输出
QRP_OUTPUT_ATTR(QRhiTextureRef, FilterResult);
QRP_OUTPUT_END()
public:
void setup(QRenderGraphBuilder& builder) override //装配各种资源描述，读取输入，填充输出
{
if (mFilterCode != mInput._FilterCode) { //获取输入
mFilterCode = mInput._FilterCode;
mFilterFS = QRhiHelper::newShaderFromCode(QShader::FragmentStage, R"(#version 450
layout (binding = 0) uniform sampler2D uTexture;
layout (location = 0) in vec2 vUV;
layout (location = 0) out vec4 outFragColor; )"
+ mFilterCode.toLocal8Bit());
}
if (!mFilterFS.isValid())
return;
builder.setupTexture(mRT.colorAttachment, "FilterTexture", mInput._BaseColorTexture->format(), mInput._BaseColorTexture->pixelSize(), 1, QRhiTexture::RenderTarget | QRhiTexture::UsedAsTransferSource);
builder.setupRenderTarget(mRT.renderTarget, "FilterRenderTarget", { mRT.colorAttachment.get() });
builder.setupSampler(mSampler, "FilterSampler",
QRhiSampler::Linear,
QRhiSampler::Linear,
QRhiSampler::None,
QRhiSampler::ClampToEdge,
QRhiSampler::ClampToEdge);
builder.setupShaderResourceBindings(mBindings, "FilterBindings", {
QRhiShaderResourceBinding::sampledTexture(0,QRhiShaderResourceBinding::FragmentStage,mInput._BaseColorTexture.get(), mSampler.get()),
});
QRhiGraphicsPipelineState PSO;
PSO.sampleCount = mRT.renderTarget->sampleCount();
PSO.shaderResourceBindings = mBindings.get();
PSO.renderPassDesc = mRT.renderTarget->renderPassDescriptor();
PSO.shaderStages = {
{ QRhiShaderStage::Vertex, builder.getFullScreenVS() },
{ QRhiShaderStage::Fragment, mFilterFS }
};
builder.setupGraphicsPipeline(mPipeline, "FilterPipeline", PSO);
mOutput.FilterResult = mRT.colorAttachment; //填充输出
}
void execute(QRhiCommandBuffer* cmdBuffer) override //执行渲染逻辑
{
if (!mFilterFS.isValid())
return;
cmdBuffer->beginPass(mRT.renderTarget.get(), QColor::fromRgbF(0.0f, 0.0f, 0.0f, 0.0f), { 1.0f, 0 });
cmdBuffer->setGraphicsPipeline(mPipeline.get());
cmdBuffer->setViewport(QRhiViewport(0, 0, mRT.renderTarget->pixelSize().width(), mRT.renderTarget->pixelSize().height()));
cmdBuffer->setShaderResources(mBindings.get());
cmdBuffer->draw(4);
cmdBuffer->endPass();
}
private:
QShader mFilterFS;
QString mFilterCode;
struct RTResource {
QRhiTextureRef colorAttachment;
QRhiTextureRenderTargetRef renderTarget;
};
RTResource mRT;
QRhiGraphicsPipelineRef mPipeline;
QRhiSamplerRef mSampler;
QRhiShaderResourceBindingsRef mBindings;
};
设计原则¶
综上，RenderGraph的主要设计原则有：
- 为了能够让渲染的结构是 动态可变的 ，会有一个
Setup阶段， 每帧 都在重建RenderGraph（只是 创建资源描述 和 组织依赖关系 ，并添加 Executor 逻辑） - 在
Setup完毕之后，进行Compile过程，此时我们可以拿到 当前帧 所有的资源描述和依赖关系，这个时候才会根据 资源描述 创建（或从池中复用）真正的 RHI资源 ，并根据依赖资源间的依赖关系，在 Executors 之间 穿插 资源同步的Execute指令 ，并处理一些其他的执行优化。 - 在
Compile阶段之后，进入到Execute阶段，此时所有的 资源描述句柄 都对应了实际的RHI资源，所有的RHI相关的逻辑都应该在 Executor 中。 Execute阶段执行结束，会 清理资源描述和RHI资源的绑定 ，RHI资源会回归到池中，因为RenderGraph的每次执行之间不存在持久性，这意味着在RenderGraph执行一遍Setup创建的 资源描述 不需要延续到下一帧 （一些特例除外）。
用QRhi去实现RenderGraph的结构并不困难，因为它本身就已经做了资源的同步，而使用QRhi::new...()得到的就是 资源描述，只有当调用create函数时才真正创建RHI资源，由于QRhi的实现有些特殊，因此笔者并没有完全遵照上述的设计原则去管理资源，关键还是照顾当下的使用需求。
MeshPass¶
MeshPass是一个非常特殊的RenderPass，因为三维空间的 几何图形 几乎都在这个Pass中进行绘制，而其他RenderPass的重点往往只是对图像进行处理，而不是几何图元的绘制。
在上文的设计思想下，我们的MeshPass的execute函数大概是这个样子：
void execute(QRhiCommandBuffer* cmdBuffer){
QRhiResourceUpdateBatch* batch = rhi->nextResourceUpdateBatch();
for(auto item: renderItems){
item->tryCreate(rhi,mRenderTarget);
item->tryUpload(batch);
item->updated(batch);
}
cmdBuffer->beginPass(mRenderTarget, clearColor, dsClearValue, batch);
for(auto item: renderItems)
item->draw(cmdBuffer,viewport);
cmdBuffer->endPass();
}
而 IRenderItem 的抽象结构大概是这样的：
class IRenderItem{
protected:
virtual void create(QRhi* rhi, QRhiRenderTaget* rt) = 0;
virtual void upload(QRhiResourceUpdateBatch* batch) = 0;
public:
void tryCreate(QRhi* rhi,QRhiRenderTaget* rt){
if(needCreate())
create(rhi,rt);
}
void tryUpload(QRhiResourceUpdateBatch* batch{
if(needUpload())
upload(batch);
}
virtual void updated(QRhiResourceUpdateBatch* batch) = 0;
virtual void draw(QRhi* commandBuffer, QRhiViewport viewport) = 0;
}
如果我们想实现一个能绘制三角形的RenderItem，只需实现这样的结构：
class QTriangleRenderItem: public IRenderItem{
public:
QSharedPointer<QRhiBuffer> mVertexBuffer;
QSharedPointer<QRhiShaderResourceBindings> mShaderBindings;
QScopedPointer<QRhiGraphicsPipeline> mPipeline;
protected:
void create(QRhi* rhi, QRhiRenderTaget* rt) override{
mVertexBuffer = ...;
mShaderBindings = ...;
mPipeline = ...;
}
void upload(QRhiResourceUpdateBatch* batch) override{
batch->uploadStaticBuffer(mVertexBuffer.get(), VertexData);
}
void updated(QRhiResourceUpdateBatch* batch) override{}
void draw(QRhi* cmdBuffer, QRhiViewport viewport) override{
cmdBuffer->setGraphicsPipeline(mPipeline.get());
cmdBuffer->setViewport(viewport);
cmdBuffer->setShaderResources();
const QRhiCommandBuffer::VertexInput vertexInput(mVertexBuffer.get(), 0);
cmdBuffer->setVertexInput(0, 1, &vertexInput);
cmdBuffer->draw(3);
}
}
这样的结构扩展起来非常容易，但随着一些功能需求的出现，问题才慢慢暴露出来：
- 有可能存在多种类型的MeshPass，比如正常的MeshPass的RT带有一个颜色附件，但延迟渲染的MeshPass中可能带有多个附件，比如PBR的就有
BaseColor，Position，Normal，Metallic，Roughness，MeshPass的RT将会影响到 RenderItem 中流水线的 SampleCount ， RenderPassDescriptor ， TargetBlends ，以及我们要在 FragmentShader 中如何填充对应的颜色附件。 - 我们可能希望在全局复用Render Item的流水线数据，生成新的流水线，并顶替掉其中一些状态，来完成某些功能，比如：
- 制作鼠标点选，我们可以在一张RT上，绘制所有Item的ID，当鼠标点击时，将点击的像素回读到CPU，一比对就能知道我们点击的是哪个Item，这需要我们覆盖流水线的 FragmentShader 和 StencilState
- 制作ShadowMap，需要从相机视角绘制场景的深度，这需要我们覆盖流水线的 ShaderResourceBindings（ViewMatrix） 和 FragmentShader
所以在设计 RenderItem 的时候，如果直接操作 RHI 的资源 和 指令，将会使我们后续的一些功能扩展受限。
为此我们得进一步封装，让流水线的使用具备一定弹性。
这里笔者封装的结构是 QPrimitiveRenderProxy ，它提供了以下功能：
- 包裹 QRhiGraphicsPipeline 的创建，提供 MeshPass Render Target 适配功能。
- 封装 QRhiUniformBlock ，可以以简单的方式快速为流水线创建Uniform参数。
- 封装纹理资源，可以自动添加绑定，并生成Shader定义。
- 将 Create ， Upload ， Update ， Draw 的逻辑作为回调函数存储起来，本质上它也是一种可被复用的状态。
- 提供SubPipeline的机制，可以以Proxy为模板，创建子管线，顶替掉一些流水线状态， 当Proxy发生变动时，SubPipeline也会重建。
在此基础上，如果想完成一个三角形的绘制，只需编写这样的代码：
class QTriangleRenderComponent: public IRenderComponent { // IRenderComponent对应文章中的IRenderItem
Q_OBJECT
Q_PROPERTY(QColor Color READ getColor WRITE setColor)
public:
QColor getColor() const { return mColor; }
void setColor(QColor val) { mColor = val; }
private:
QScopedPointer<QRhiBuffer> mVertexBuffer;
QSharedPointer<QPrimitiveRenderProxy> mProxy;
QColor mColor = QColor::fromRgbF(0.1f, 0.5f, 0.9f, 1.0f);
protected:
void onRebuildResource() override {
mVertexBuffer.reset(mRhi->newBuffer(QRhiBuffer::Immutable, QRhiBuffer::VertexBuffer, sizeof(VertexData)));
mVertexBuffer->create();
mProxy = newPrimitiveRenderProxy();
mProxy->addUniformBlock(QRhiShaderStage::Fragment, "UBO")
->addParam("Color", mColor);
mProxy->setInputBindings({
QRhiVertexInputBindingEx(mVertexBuffer.get(), 2 * sizeof(float))
});
mProxy->setInputAttribute({
QRhiVertexInputAttributeEx("inPosition",0, 0, QRhiVertexInputAttribute::Float2, 0),
});
mProxy->setShaderMainCode(QRhiShaderStage::Vertex, R"(
void main(){
gl_Position = vec4(inPosition, 0.0f,1.0f);
}
)");
mProxy->setShaderMainCode(QRhiShaderStage::Fragment, QString(R"(
void main(){
%1
})")
.arg(hasColorAttachment("BaseColor")? "BaseColor = UBO.Color;" : "")
.toLocal8Bit()
);
mProxy->setOnUpload([this](QRhiResourceUpdateBatch* batch) {
batch->uploadStaticBuffer(mVertexBuffer.get(), VertexData);
});
mProxy->setOnUpdate([this](QRhiResourceUpdateBatch* batch, const QPrimitiveRenderProxy::UniformBlocks& blocks, const QPrimitiveRenderProxy::UpdateContext& ctx) {
blocks["UBO"]->setParamValue("Color", QVariant::fromValue(mColor));
});
mProxy->setOnDraw([this](QRhiCommandBuffer* cmdBuffer) {
const QRhiCommandBuffer::VertexInput vertexBindings(mVertexBuffer.get(), 0);
cmdBuffer->setVertexInput(0, 1, &vertexBindings);
cmdBuffer->draw(3);
});
}
};
Material¶
关于材质，笔者首次接触这个概念是在 Learn OpenGL ，在当时的理解中，材质就是一个这样的UniformBlock：
但在接触过一些引擎之后，才发现材质并没有那么简单：
在各个引擎中材质系统实现都有所差异，但它们都遵循这一原则：材质定义了图形的表面属性，它可以被视为控制物体视觉外观的"皮肤"。
Unreal Engine 中的材质系统无疑是最为强大的，它的材质系统涵盖了所有控制图形外观功能，它提供一系列的参数去控制流水线 裁剪测试，深度测试，模板测试，混合模式，背面剔除...
针对不同的 着色模型（Shading Model） 提供 材质表达式插槽，它提供了大量的材质函数节点，可以将其转换为对应的Shader代码，还能轻松创建着色器资源（Buffer，Sampler和Texture），并自动创建着色器资源绑定。
材质系统的架构需要考虑引擎的整个渲染体系，由于本教程更多的是进行渲染尝试（主要是因为没有精力），因此在笔者封装的 QMaterial 中，它只是一个简单提供参数和纹理的结构：
在 QPrimitiveRenderProxy 中，添加材质会自动为这些属性创建 UniformBuffer 和 Texture ，供 MeshPass 中构建 RenderComponet 时使用
关于具体的使用，请参考：
#include "QEngineApplication.h"
#include "QRenderWidget.h"
#include "Render/IRenderComponent.h"
#include "Render/RenderGraph/PassBuilder/QMeshPassBuilder.h"
#include "Render/PassBuilder/QOutputPassBuilder.h"
static float VertexData[] = {
//position(xy)
0.0f, -0.5f,
-0.5f, 0.5f,
0.5f, 0.5f,
};
class QTriangleRenderComponent: public IRenderComponent {
Q_OBJECT
Q_PROPERTY(QColor Color READ getColor WRITE setColor)
public:
QColor getColor() const { return mColor; }
void setColor(QColor val) { mColor = val; }
private:
QScopedPointer<QRhiBuffer> mVertexBuffer;
QSharedPointer<QPrimitiveRenderProxy> mProxy;
QColor mColor = QColor::fromRgbF(0.1f, 0.5f, 0.9f, 1.0f);
protected:
void onRebuildResource() override {
mVertexBuffer.reset(mRhi->newBuffer(QRhiBuffer::Immutable, QRhiBuffer::VertexBuffer, sizeof(VertexData)));
mVertexBuffer->create();
mProxy = newPrimitiveRenderProxy();
mProxy->addUniformBlock(QRhiShaderStage::Fragment, "UBO")
->addParam("Color", mColor);
mProxy->setInputBindings({
QRhiVertexInputBindingEx(mVertexBuffer.get(),2 * sizeof(float))
});
mProxy->setInputAttribute({
QRhiVertexInputAttributeEx("inPosition",0, 0, QRhiVertexInputAttribute::Float2, 0),
});
mProxy->setShaderMainCode(QRhiShaderStage::Vertex, R"(
void main(){
gl_Position =vec4(inPosition, 0.0f,1.0f);
}
)");
mProxy->setShaderMainCode(QRhiShaderStage::Fragment, QString(R"(
void main(){
%1
})")
.arg(hasColorAttachment("BaseColor")? "BaseColor = UBO.Color;" : "")
.toLocal8Bit()
);
mProxy->setOnUpload([this](QRhiResourceUpdateBatch* batch) {
batch->uploadStaticBuffer(mVertexBuffer.get(), VertexData);
});
mProxy->setOnUpdate([this](QRhiResourceUpdateBatch* batch, const QPrimitiveRenderProxy::UniformBlocks& blocks, const QPrimitiveRenderProxy::UpdateContext& ctx) {
blocks["UBO"]->setParamValue("Color", QVariant::fromValue(mColor));
});
mProxy->setOnDraw([this](QRhiCommandBuffer* cmdBuffer) {
const QRhiCommandBuffer::VertexInput vertexBindings(mVertexBuffer.get(), 0);
cmdBuffer->setVertexInput(0, 1, &vertexBindings);
cmdBuffer->draw(3);
});
}
};
class QOutliningPassBuilder : public IRenderPassBuilder {
QRP_INPUT_BEGIN(QOutliningPassBuilder)
QRP_INPUT_ATTR(QRhiTextureRef, BaseColor);
QRP_INPUT_END()
QRP_OUTPUT_BEGIN(QOutliningPassBuilder)
QRP_OUTPUT_ATTR(QRhiTextureRef, OutliningResult)
QRP_OUTPUT_END()
private:
QRhiTextureRef mColorAttachment;
QRhiTextureRenderTargetRef mRenderTarget;
QShader mOutliningFS;
QRhiSamplerRef mSampler;
QRhiShaderResourceBindingsRef mOutliningBindings;
QRhiGraphicsPipelineRef mOutliningPipeline;
public:
QOutliningPassBuilder() {
mOutliningFS = QRhiHelper::newShaderFromCode(QShader::FragmentStage, R"(#version 450
layout (location = 0) in vec2 vUV;
layout (location = 0) out vec4 outFragColor;
layout (binding = 0) uniform sampler2D uBaseColor;
void main() {
vec2 texOffset = 1.0 / textureSize(uBaseColor, 0); // gets size of single texel
vec3 maxdiff = vec3(0.f);
vec3 center = texture(uBaseColor,vUV).rgb;
maxdiff = max(maxdiff, abs(texture(uBaseColor,vUV+vec2(texOffset.x,0)).rgb - center));
maxdiff = max(maxdiff, abs(texture(uBaseColor,vUV-vec2(texOffset.x,0)).rgb - center));
maxdiff = max(maxdiff, abs(texture(uBaseColor,vUV+vec2(0,texOffset.y)).rgb - center));
maxdiff = max(maxdiff, abs(texture(uBaseColor,vUV-vec2(0,texOffset.y)).rgb - center));
const vec4 outliningColor = vec4(1.0,0.0,0.0,1.0);
outFragColor = length(maxdiff) > 0.1 ? outliningColor : vec4(center,1.0f);
}
)");
}
void setup(QRenderGraphBuilder& builder) override {
builder.setupTexture(mColorAttachment, "Outlining", QRhiTexture::Format::RGBA32F, mInput._BaseColor->pixelSize(), 1, QRhiTexture::RenderTarget | QRhiTexture::UsedAsTransferSource);
builder.setupRenderTarget(mRenderTarget, "OutliningRT", QRhiTextureRenderTargetDescription(mColorAttachment.get()));
builder.setupSampler(mSampler, "OutliningSampler", QRhiSampler::Nearest, QRhiSampler::Nearest, QRhiSampler::None, QRhiSampler::ClampToEdge, QRhiSampler::ClampToEdge, QRhiSampler::ClampToEdge);
builder.setupShaderResourceBindings(mOutliningBindings, "OutliningBindings", {
QRhiShaderResourceBinding::sampledTexture(0, QRhiShaderResourceBinding::FragmentStage,mInput._BaseColor.get() ,mSampler.get()),
});
QRhiGraphicsPipelineState PSO;
PSO.shaderResourceBindings = mOutliningBindings.get();
PSO.sampleCount = mRenderTarget->sampleCount();
PSO.renderPassDesc = mRenderTarget->renderPassDescriptor();
QRhiGraphicsPipeline::TargetBlend targetBlends;
targetBlends.enable = true;
PSO.targetBlends = { targetBlends };
PSO.shaderStages = {
QRhiShaderStage(QRhiShaderStage::Vertex, builder.getFullScreenVS()),
QRhiShaderStage(QRhiShaderStage::Fragment, mOutliningFS)
};
builder.setupGraphicsPipeline(mOutliningPipeline, "OutliningPipeline", PSO);
mOutput.OutliningResult = mColorAttachment;
}
void execute(QRhiCommandBuffer* cmdBuffer) override {
const QColor clearColor = QColor::fromRgbF(0.0f, 0.0f, 0.0f, 1.0f);
const QRhiDepthStencilClearValue dsClearValue = { 1.0f,0 };
cmdBuffer->beginPass(mRenderTarget.get(), clearColor, dsClearValue);
cmdBuffer->setGraphicsPipeline(mOutliningPipeline.get());
cmdBuffer->setViewport(QRhiViewport(0, 0, mRenderTarget->pixelSize().width(), mRenderTarget->pixelSize().height()));
cmdBuffer->setShaderResources(mOutliningBindings.get());
cmdBuffer->draw(4);
cmdBuffer->endPass();
}
};
class MyRenderer : public IRenderer {
private:
QTriangleRenderComponent mComp;
public:
MyRenderer()
: IRenderer({QRhi::Vulkan})
{
addComponent(&mComp);
}
protected:
void setupGraph(QRenderGraphBuilder& graphBuilder) override {
QMeshPassBuilder::Output meshPassOut = graphBuilder.addPassBuilder<QMeshPassBuilder>("MeshPass");
QOutliningPassBuilder::Output outliningOut = graphBuilder.addPassBuilder<QOutliningPassBuilder>("OutliningPass")
.setBaseColor(meshPassOut.BaseColor);
QOutputPassBuilder::Output ret = graphBuilder.addPassBuilder<QOutputPassBuilder>("OutputPass")
.setInitialTexture(outliningOut.OutliningResult);
}
};
int main(int argc, char **argv){
qputenv("QSG_INFO", "1");
QEngineApplication app(argc, argv);
QRenderWidget widget(new MyRenderer());
widget.showMaximized();
return app.exec();
}
#include "main.moc"
